Ситуация: почему испаритель на 100 нм³/час не справился с задачей и как это решается правильно

Ситуация: почему испаритель на 100 нм³/час не справился с задачей и как это решается правильно

На практике одна из самых частых проблем при работе с криогенным оборудованием — это обмерзание атмосферного испарителя и нестабильная подача газа.

Часто это воспринимается как «проблема оборудования» или «влияние погоды», но в реальности причина почти всегда кроется в неправильном подборе и эксплуатации.

Разберем реальную ситуацию, в котором испаритель работал некорректно, и покажем, как была решена задача.

Исходная ситуация

На предприятии был установлен газификатор с подключенным атмосферным испарителем производительностью 100 нм³/час.

В процессе эксплуатации возникли проблемы:

• интенсивное обмерзание испарителя;
• снижение эффективности работы;
• нестабильная подача газа;
• невозможность обеспечить потребности производства.

Фактически оборудование не справлялось с нагрузкой.

Первичный анализ

На первый взгляд ситуация выглядела стандартно: испаритель обмерзает — значит, «не хватает мощности» или «нужно добавить еще один». Но такой подход часто приводит к лишним затратам без полного решения проблемы.

Поэтому было принято решение разобрать ситуацию глубже.

Что показал расчет

После сбора данных по реальному потреблению газа на предприятии был выполнен расчет необходимой производительности испарителя.

Результат:

Минимально необходимая производительность составила ≈ 250 нм³/час.

Это означает, что установленный испаритель:

• работал в перегрузке;
• не мог обеспечить стабильную подачу;
• обмерзал как следствие недостаточной производительности.

Фактически оборудование было недогружено по проекту в 2,5 раза.

Дополнительная проблема: отсутствие обслуживания

При осмотре также было выявлено, что испаритель не обслуживается должным образом.

Поверхность теплообмена была частично закрыта:

• наледью;
• снегом;
• мусором (листья, пыль).

Это дополнительно ухудшало теплопередачу и усиливало обмерзание.

В результате проблема была двойной:

• недостаточная производительность;
• снижение эффективности из-за отсутствия ухода.

Какие решения были возможны

После анализа заказчику было предложено три варианта решения задачи.

Вариант 1. Установка дополнительного испарителя на 150 нм³/час

Суть: добавить испаритель без серьезной переделки существующей системы.

Плюсы:

• минимальные доработки;
• быстрое внедрение;
• наименьшие вложения.

Минусы:

• неполное решение проблемы;
• система остается компромиссной;
• 100 + 150 ≠ полноценные 250 нм³/час.

Вариант 2. Установка 150 нм³/час с глубокой переработкой схемы

Суть: объединение двух испарителей в единую систему с переработкой схемы.

Плюсы:

• почти полное решение задачи;
• высокая проработка системы.

Минусы:

• самый дорогой вариант;
• большой объем монтажных работ;
• сложная реализация;
• все равно уступает полноценному испарителю нужной мощности.

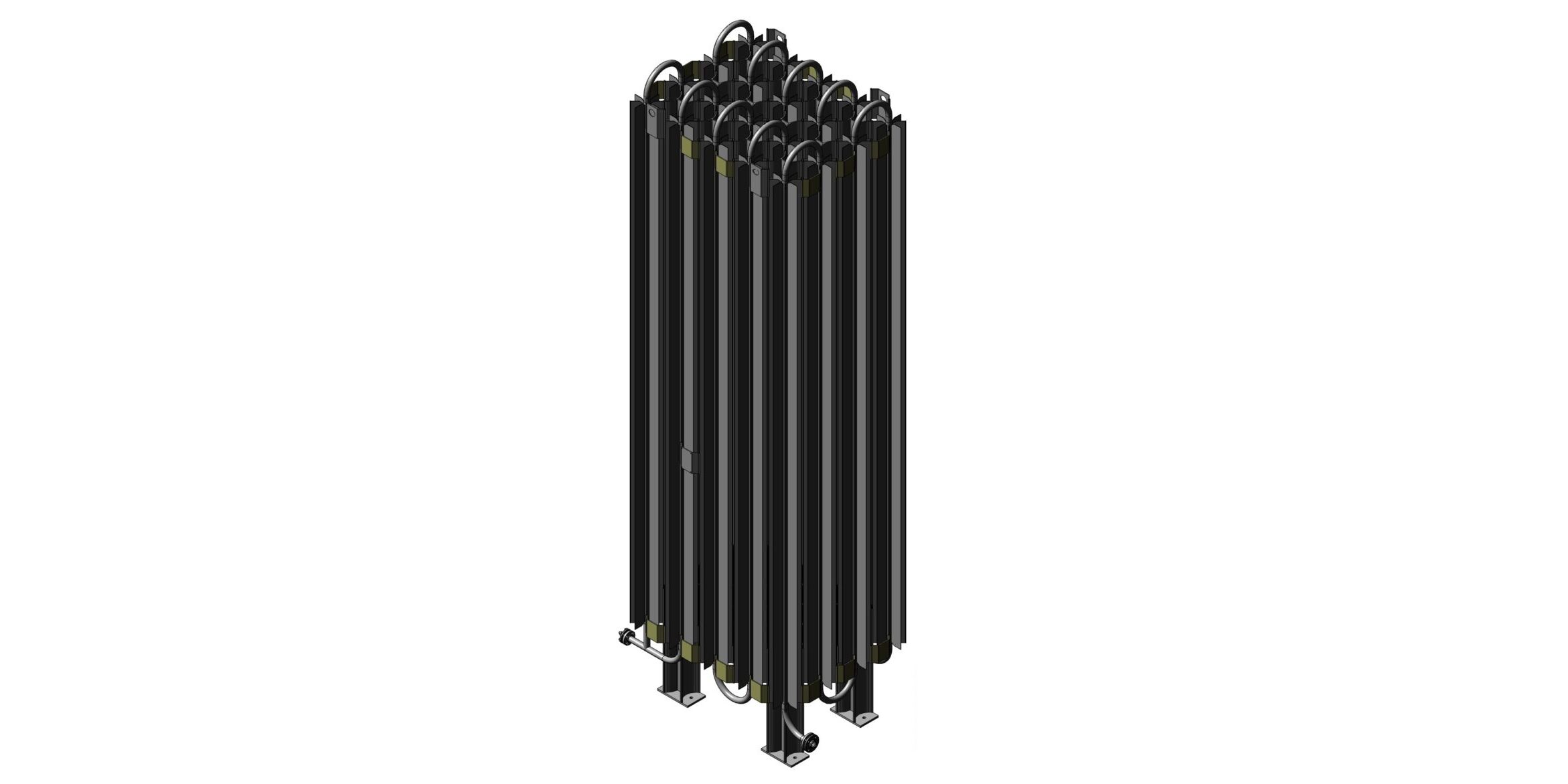

Вариант 3. Замена на испаритель КРИА-250

Суть: установка одного испарителя, соответствующего реальной нагрузке.

Решение: испаритель КРИА-250 с производительностью 262 нм³/час.

Плюсы:

• полное соответствие расчетной потребности;
• минимальные изменения в существующей схеме;
• быстрый монтаж;
• стабильная работа без перегрузки.

Это решение стало оптимальным.

Почему не работает логика «просто добавить еще один испаритель»

На первый взгляд кажется, что:

100 + 150 = 250 нм³/час

Но для атмосферных испарителей это не всегда так.

Из-за особенностей работы оборудования:

• распределения потоков;
• гидравлики системы;
• реальной теплоотдачи;

два испарителя не равны одному с той же суммарной производительностью. Поэтому простое добавление оборудования без расчета часто не решает проблему полностью.

Результат

После корректного подбора и замены испарителя:

• обмерзание было устранено;
• подача газа стабилизирована;
• оборудование перестало работать в перегрузке;
• предприятие получило прогнозируемую работу системы.

Вывод

Этот кейс наглядно показывает разницу между двумя подходами:

• продать оборудование под запрос;
• разобраться в задаче и предложить правильное решение.

Испаритель должен подбираться под реальную нагрузку, а не “примерно подходить”.

Иначе:

• оборудование обмерзает;
• система работает нестабильно;
• деньги тратятся, а проблема остается.

СМПФ КРИОГЕН работает с задачей комплексно: от расчета до монтажа и пуско-наладки.
