Описание

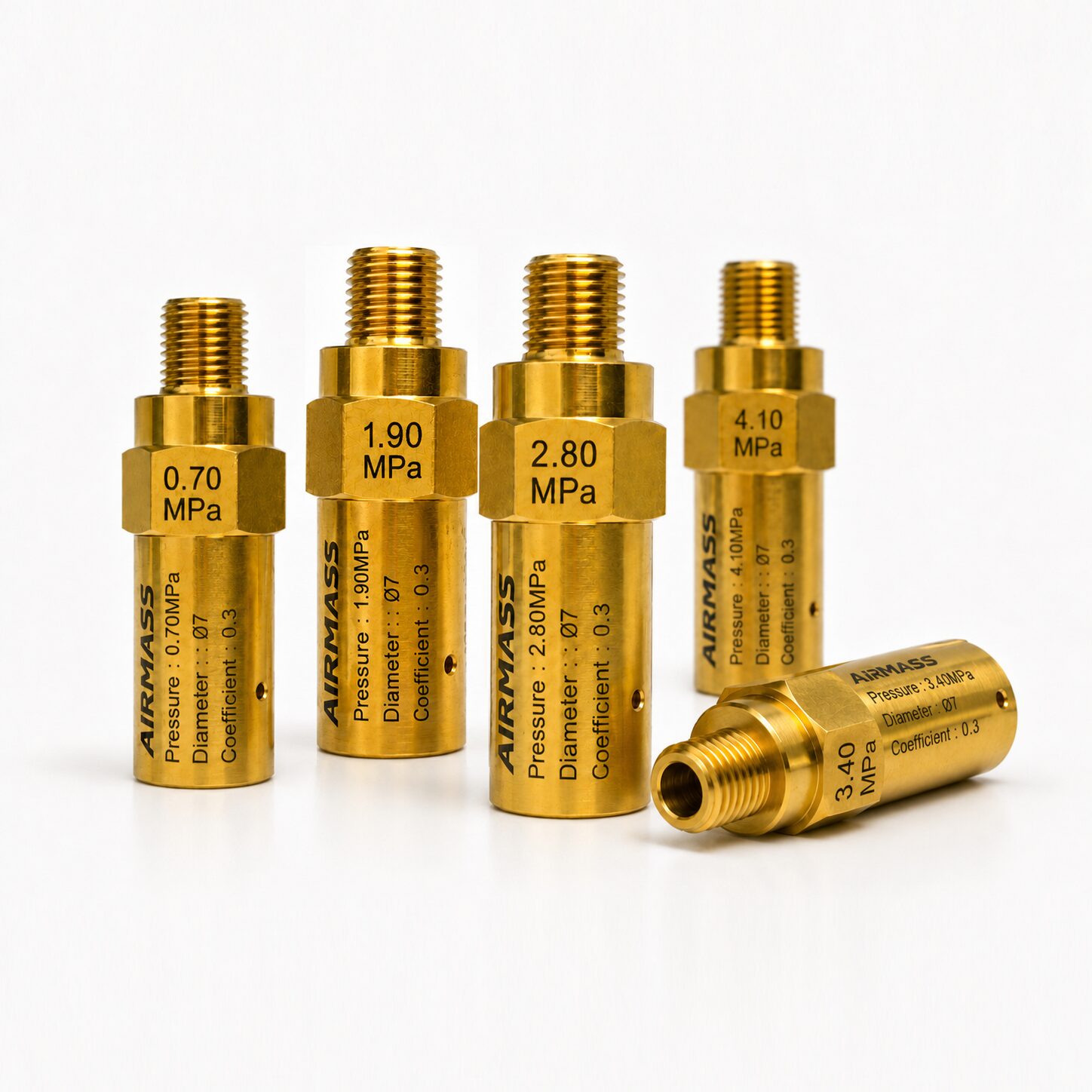

Предохранительный клапан AIRMASS DA08A1
Предохранительный клапан AIRMASS DA08A1 предназначен для автоматического сброса избыточного давления в газовых и криогенных системах. При превышении установленного значения клапан открывается и выпускает газ в атмосферу, защищая оборудование и трубопроводы от опасного повышения давления.
Модель серии DA-08 отличается простой конструкцией, компактными размерами и проходным сечением 7 мм. Давление срабатывания задаётся заводом-изготовителем и не может быть изменено пользователем. Клапан не имеет устройства ручного подрыва и поставляется в обезжиренном исполнении для работы с кислородом.
Для чего применяется клапан DA-08
Предохранительный клапан является защитным устройством прямого действия. Он устанавливается на криогенное оборудование, трубопроводы и газовые системы, в которых возможно повышение давления выше допустимого значения.
При достижении установленного давления клапан автоматически открывается, выпускает часть газа в атмосферу и снижает давление в защищаемом участке системы. После нормализации давления клапан возвращается в закрытое положение.
Клапан DA08A1 не регулирует рабочее давление системы. Его назначение — защитный сброс газа при превышении установленного давления срабатывания.
Преимущества AIRMASS DA08A1
Небольшое количество конструктивных элементов обеспечивает доступную стоимость и удобство применения в стандартных криогенных системах.
Давление срабатывания устанавливается производителем и не может быть случайно изменено пользователем в процессе эксплуатации.
Клапан рассчитан на эксплуатацию при температуре до −196 °C и подходит для систем жидкого кислорода, азота и аргона.
Клапан поставляется в обезжиренном исполнении для применения в кислородных системах при соблюдении требований эксплуатации.
Небольшие габариты позволяют устанавливать клапан в арматурных шкафах и узлах обвязки с ограниченным свободным пространством.
Возможна поставка клапанов с различным заводским давлением срабатывания в диапазоне от 7 до 41 bar.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | AIRMASS |
| Серия | DA-08 |
| Модель | DA08A1 |
| Применяемые среды | LO₂, LN₂, LAr, LNG |
| Диаметр проходного сечения | 7 мм |
| Установочное давление | от 0,7 до 4,1 МПа / от 7 до 41 bar |
| Рабочая температура | от −196 до +80 °C |
| Тип соединения | NPT 1/4″ |
| Настройка давления | выполняется заводом-изготовителем |
| Возможность перенастройки | не предусмотрена |
| Ручной подрыв | отсутствует |
| Исполнение для кислорода | обезжирено |
Как работает предохранительный клапан
Где применяется клапан DA08A1
Защита сосудов, арматурных отсеков и отдельных участков трубопроводной обвязки.
Сброс избыточного давления при хранении и выдаче жидких газов.
Защита замкнутых участков, в которых давление может повышаться при нагреве криопродукта.
Применение на РЦВ, криогенных резервуарах и другом совместимом оборудовании.
Защита отдельных участков технологических и распределительных систем.
Обезжиренное исполнение позволяет использовать клапан в кислородных системах.
Как подобрать давление срабатывания
Давление открытия клапана выбирается с учётом рабочего и максимально допустимого давления защищаемого оборудования. Установочное давление должно соответствовать паспорту сосуда, трубопровода, газификатора или другой части системы.
Поскольку конструкция DA08A1 не предусматривает пользовательскую перенастройку, требуемое давление необходимо определить до оформления заказа.
Что важно учитывать перед заказом
- рабочую среду;
- рабочее и максимально допустимое давление оборудования;
- требуемое давление срабатывания;
- температуру эксплуатации;
- тип и размер присоединительной резьбы;
- необходимость обезжиренного исполнения;
- расчётную пропускную способность клапана.
Нельзя выбирать предохранительный клапан только по присоединительной резьбе. Пропускная способность и давление срабатывания должны соответствовать требованиям защищаемой системы.
Когда предохранительный клапан необходимо заменить
- клапан постоянно пропускает газ в закрытом состоянии;
- обнаружены повреждения корпуса или резьбы;
- есть признаки коррозии или загрязнения внутренних элементов;
- давление срабатывания не соответствует параметрам оборудования;
- получен неудовлетворительный результат проверки или испытания;
- истёк установленный производителем срок службы;
- клапан подвергался неквалифицированной разборке или регулировке.
Связанное оборудование и услуги
Вопросы и ответы
Для чего используется клапан DA08A1?
Можно ли изменить давление срабатывания?
Подходит ли клапан для жидкого кислорода?
Есть ли у клапана ручной подрыв?
Какие среды допустимы?
Какая резьба используется?
Можно ли установить DA08A1 на газификатор ГХК?
Что делать, если клапан пропускает газ?
Как подобрать нужное исполнение?
Нужен клапан AIRMASS DA08A1?
Укажите рабочую среду, требуемое давление срабатывания и оборудование, на которое устанавливается клапан. Специалисты СМПФ «КРИОГЕН» помогут подобрать подходящее исполнение.
