Нужно ли ставить газификатор ГХК на учёт в Ростехнадзоре?
Короткий ответ: не каждый газификатор ГХК подлежит государственному учёту. Для обычного сосуда под давлением при температуре стенки не выше 200 °C один из ключевых критериев — произведение рабочего давления на вместимость сосуда (P × V). Для кислорода и для азота действуют разные пороговые значения. Но сначала необходимо проверить паспорт, назначение сосуда и применимость исключений.
Разберём, как выполнить предварительную проверку по паспорту ГХК, какие документы потребуются, если оборудование подлежит учёту, и почему учёт газификатора — не то же самое, что регистрация опасного производственного объекта (ОПО).
Главные цифры — пункт 223 ФНП № 536
- Среда 1-й группы, в том числе кислород: не подлежит государственному учёту по подпункту «а», если P × V ≤ 0,05 МПа·м³.
- Среда 2-й группы, например азот, аргон или CO₂: не подлежит государственному учёту по тому же подпункту, если P × V ≤ 1,0 МПа·м³.
Эти пороги применяются при температуре стенки не выше 200 °C. Перед окончательным выводом проверяют также другие положения пунктов 3, 5 и 223 ФНП и характеристики конкретного сосуда.
Что именно нужно «регистрировать»: газификатор или производственную площадку?
В разговоре часто говорят «зарегистрировать ГХК», хотя законодательство разделяет две процедуры:
- Учёт оборудования под давлением. Ростехнадзор присваивает учётный номер конкретному сосуду, если он подлежит учёту по ФНП. Основание — раздел IV правил, утверждённых приказом Ростехнадзора № 536.
- Регистрация ОПО. В государственный реестр вносится не сам сосуд, а производственный объект: например, участок или площадка, которые по результатам идентификации обладают признаками опасного производственного объекта. Основание — статья 2 Федерального закона № 116-ФЗ и пункт 227 ФНП.
Почему это важно: отсутствие обязанности ставить отдельный ГХК на государственный учёт ещё не означает, что производственная площадка не может являться ОПО по другим признакам.

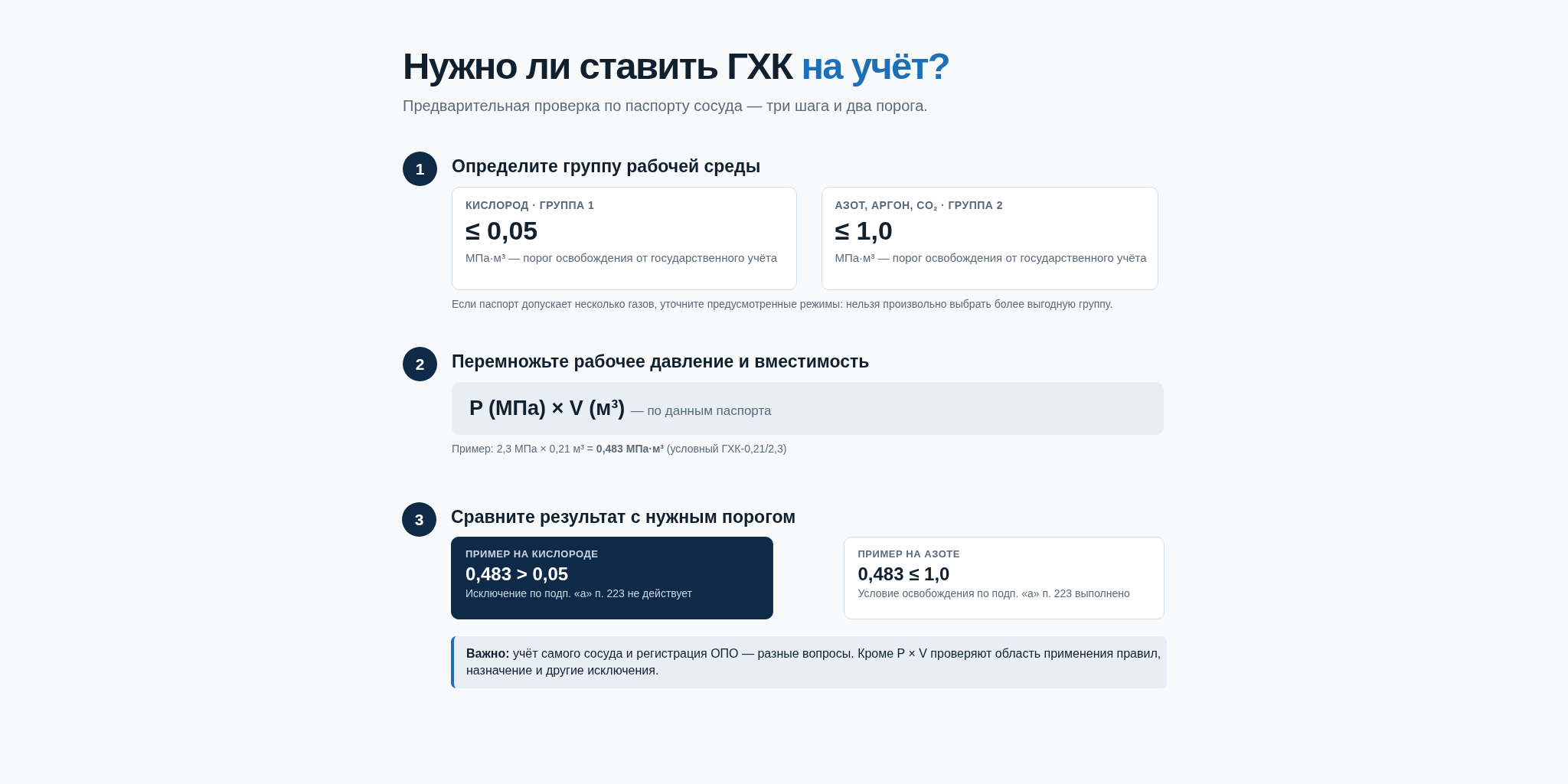

Как определить, подлежит ли ГХК учёту: три шага
Шаг 1. Определите рабочую среду по паспорту и документации
В ТР ТС 032/2013 рабочие среды разделены на две группы. Для типичных задач КРИОГЕНА различие выглядит так:
| Рабочая среда | Группа | Условие освобождения от учёта по подп. «а» п. 223 |
|---|---|---|
| Кислород (O₂) | 1-я | P × V ≤ 0,05 МПа·м³ |
| Азот (N₂), аргон (Ar), диоксид углерода (CO₂) | 2-я | P × V ≤ 1,0 МПа·м³ |
Кислород относят к 1-й группе как окисляющую среду; азот и аргон — ко 2-й группе как инертные газы. CO₂ в обычных условиях применения также относится ко 2-й группе. Если в документации на сосуд предусмотрено несколько рабочих сред, нельзя произвольно выбрать более удобную группу: необходимо проверить разрешённое назначение, реальные предусмотренные режимы и соответствие паспорта условиям эксплуатации.
Шаг 2. Найдите рабочее давление и вместимость сосуда
Для расчёта необходимы два параметра:
- P — рабочее давление сосуда, в МПа. Для предварительной оценки ориентируются на максимальное рабочее значение, установленное технической документацией для рассматриваемого режима.
- V — вместимость сосуда по паспорту, в м³. Не путайте её с запасом газообразного продукта после испарения.
P × V = рабочее давление (МПа) × вместимость (м³)
Пример из предоставленной схемы: для условного ГХК-0,21/2,3 при P = 2,3 МПа и V = 0,21 м³ получаем 2,3 × 0,21 = 0,483 МПа·м³.
Используйте рабочее, а не пробное давление гидравлического испытания. Давление на выходе из регулятора и максимальное рабочее давление самого сосуда — тоже не одно и то же.
Шаг 3. Сравните результат с порогом для вашей среды
При условии, что речь идёт об обычном сосуде в области применения ФНП, температура стенки не выше 200 °C и нет других специальных обстоятельств:
- Не превышает порог для установленной группы — сосуд не подлежит государственному учёту по подпункту «а» пункта 223.
- Превышает порог — указанное исключение не действует; необходимо проверить остальные предусмотренные ФНП исключения и, если они не применимы, поставить оборудование на учёт.
Фраза «не превышает» включает и точное равенство: например, для среды 2-й группы значение ровно 1,0 МПа·м³ укладывается в порог по подпункту «а».
Примеры расчёта для разных газификаторов
Все приведённые ниже значения — условные учебные примеры, а не паспортные характеристики серийных изделий. Они показывают, как одно и то же произведение P × V меняет вывод в зависимости от группы рабочей среды.
| P и V по условию | P × V, МПа·м³ | Кислород (1-я группа) | Азот / аргон / CO₂ (2-я группа) |
|---|---|---|---|
| 2,3 МПа × 0,21 м³ | 0,483 | Выше 0,05 — исключение не действует | Ниже 1,0 — исключение действует |
| 1,6 МПа × 0,50 м³ | 0,80 | Выше 0,05 — исключение не действует | Ниже 1,0 — исключение действует |
| 2,5 МПа × 0,40 м³ | 1,00 | Выше 0,05 — исключение не действует | Равно 1,0 — исключение действует |
| 1,6 МПа × 1,00 м³ | 1,60 | Выше 0,05 — исключение не действует | Выше 1,0 — исключение не действует |
Что показывает таблица: объём резервуара сам по себе не решает вопрос учёта. Имеют значение рабочее давление, вместимость, группа среды и назначение оборудования по документации.
Почему не любой криогенный сосуд можно освободить от учёта как ёмкость «для опорожнения»
В подпункте «е» пункта 223 ФНП упоминаются сосуды для хранения или транспортирования сжиженных газов и других веществ, находящиеся под давлением периодически при их опорожнении. Из этого иногда делают неверный вывод, что любой ГХК, из которого расходуется газ, автоматически освобождён от учёта.
Ростехнадзор разъяснял этот вопрос в письме от 20.09.2021 № 09-00-06/6568. В обращении рассматривался сосуд для аргона, подающий газ через испаритель на производство. Ведомство указало, что сосуд участвует в технологическом процессе, а не просто периодически опорожняется; следовательно, исключение по подпункту «е» к описанному случаю не применялось.
Практический вывод
Если ГХК обеспечивает постоянное или периодическое технологическое газоснабжение предприятия, нельзя освобождать его от учёта только на основании того, что жидкий продукт по мере работы расходуется. Сначала анализируют режим эксплуатации, назначение и применимые нормы.
Письмо Ростехнадзора — разъяснение по конкретному обращению, а не новый самостоятельный нормативный акт. Окончательное решение должно опираться на действующие ФНП и документы конкретного сосуда.
Что делать, если ГХК подлежит учёту в Ростехнадзоре
По пункту 222 ФНП эксплуатирующая организация должна направить сведения об оборудовании, подлежащем учёту, не позднее 10 рабочих дней после принятия решения о вводе в эксплуатацию и пуска оборудования в работу. Для стационарного оборудования сведения обычно направляются в территориальный орган по месту нахождения соответствующего ОПО.
Какие документы и сведения потребуются
Пункт 224 ФНП предусматривает, в частности:
- заявление со сведениями об эксплуатирующей организации и месте установки оборудования;
- копии акта готовности ГХК к вводу в эксплуатацию и распорядительного документа о вводе в эксплуатацию;
- сведения из паспорта сосуда: изготовитель, заводской номер, год изготовления, назначение, рабочие среды, рабочие и расчётные параметры, срок службы;
- сведения о техническом освидетельствовании или экспертизе промышленной безопасности — когда это предусмотрено для данного оборудования;
- техническую документацию на русском языке: паспорт с чертежами, руководство по эксплуатации, документы по монтажу, арматуре и предохранительным устройствам — в объёме, установленном пунктом 224.
Если сведения представлены не полностью либо по ним нельзя идентифицировать оборудование и оценить его соответствие требованиям, учётный номер могут не присвоить (пункт 225 ФНП).
Нужно ли отдельно регистрировать опасный производственный объект?
Возможно, да. Это зависит от идентификации всей площадки, а не только от размера ГХК.
По пункту 227 ФНП регистрации в реестре ОПО подлежат объекты, на которых применяется оборудование под давлением, подлежащее учёту, при наличии установленных законом признаков опасности. Кроме того, ОПО может подлежать регистрации даже при наличии не подлежащего государственному учёту сосуда, если на площадке обращаются опасные вещества в количествах, которые отвечают критериям Федерального закона № 116-ФЗ.
Поэтому необходимо разделять два вопроса:
- Подлежит ли сам ГХК государственному учёту? Проверяем параметры сосуда по ФНП.
- Является ли участок газоснабжения или другая часть площадки ОПО? Проводим идентификацию производственного объекта по Федеральному закону № 116-ФЗ с учётом всех признаков опасности.
Оборудование — часть технологической схемы; само по себе оно не является отдельной площадкой ОПО.
Если ГХК не подлежит государственному учёту — можно ли просто начать работать?
Нет. Отсутствие государственного учёта не отменяет требования к безопасной эксплуатации, технической документации и обслуживанию. Пункт 223 ФНП прямо предусматривает, что указанное в нём оборудование должно учитываться самой эксплуатирующей организацией в соответствии с её распорядительными документами.
В зависимости от применимости ФНП и характеристик установки могут требоваться:
- паспорт и руководство по эксплуатации оборудования;
- оформление ввода в эксплуатацию и назначение ответственных лиц;
- технические осмотры, освидетельствования и плановое обслуживание;
- контроль исправности арматуры, манометров, предохранительных устройств;
- инструкции и подготовка персонала.
Перечень определяется применимыми требованиями, технической документацией и характеристиками площадки. «Не подлежит учёту» не означает «не требует контроля».
Что проверить до покупки или установки ГХК
- Какие газы предусмотрены паспортом и проектной документацией?
- Каковы максимальное рабочее давление и вместимость именно сосуда?
- Попадает ли оборудование в область действия ФНП № 536?
- Применяется ли исключение из пункта 223?
- Есть ли на площадке другие признаки ОПО?
- Кто будет эксплуатировать оборудование и оформлять необходимые документы?
Эти вопросы лучше выяснить до поставки газификатора. Тогда техническая конфигурация, разрешённые рабочие среды и комплект документов будут соответствовать реальной задаче предприятия.
Часто задаваемые вопросы
Любой кислородный ГХК нужно ставить на учёт?
Если азотный ГХК имеет P × V = 0,8 МПа·м³, нужен ли государственный учёт?
Если паспорт предусматривает кислород и азот, можно считать только по азоту?
Ставить ГХК на учёт должен производитель или эксплуатант?
Если ГХК неучётный, площадка тоже не является ОПО?
Вывод
Для газификатора ГХК важны не только литры или рабочее давление по отдельности. Нужно определить группу рабочей среды, проверить параметры сосуда по паспорту и применимость исключений из ФНП.
В простых случаях предварительный ориентир даёт произведение P × V. Но окончательный вывод об учёте сосуда и регистрации ОПО делают по всей технической документации и условиям эксплуатации.
Подбираете ГХК и хотите заранее разобраться с требованиями к оборудованию?
Сообщите газ, необходимый расход, рабочее давление и желаемый запас продукта. СМПФ «КРИОГЕН» поможет подобрать конфигурацию газификатора и уточнить технические характеристики и комплект документации для вашей задачи.
Заместитель директора СМПФ «КРИОГЕН»
Практический опыт: подбор, эксплуатация, обслуживание и модернизация криогенного оборудования.
Нормативная основа и ограничения
Текущий срок действия приказа № 536 установлен до 1 января 2027 года.
Источники: ФНП № 536, раздел IV · 116-ФЗ, статья 2 · письмо Ростехнадзора № 09-00-06/6568.
